O manual técnico 2002–08 Engine Cooling — Specifications & Drive Belt Routing apresenta a rota da correia de acessórios do MINI Cooper equipado com o motor W10.
Componentes identificados

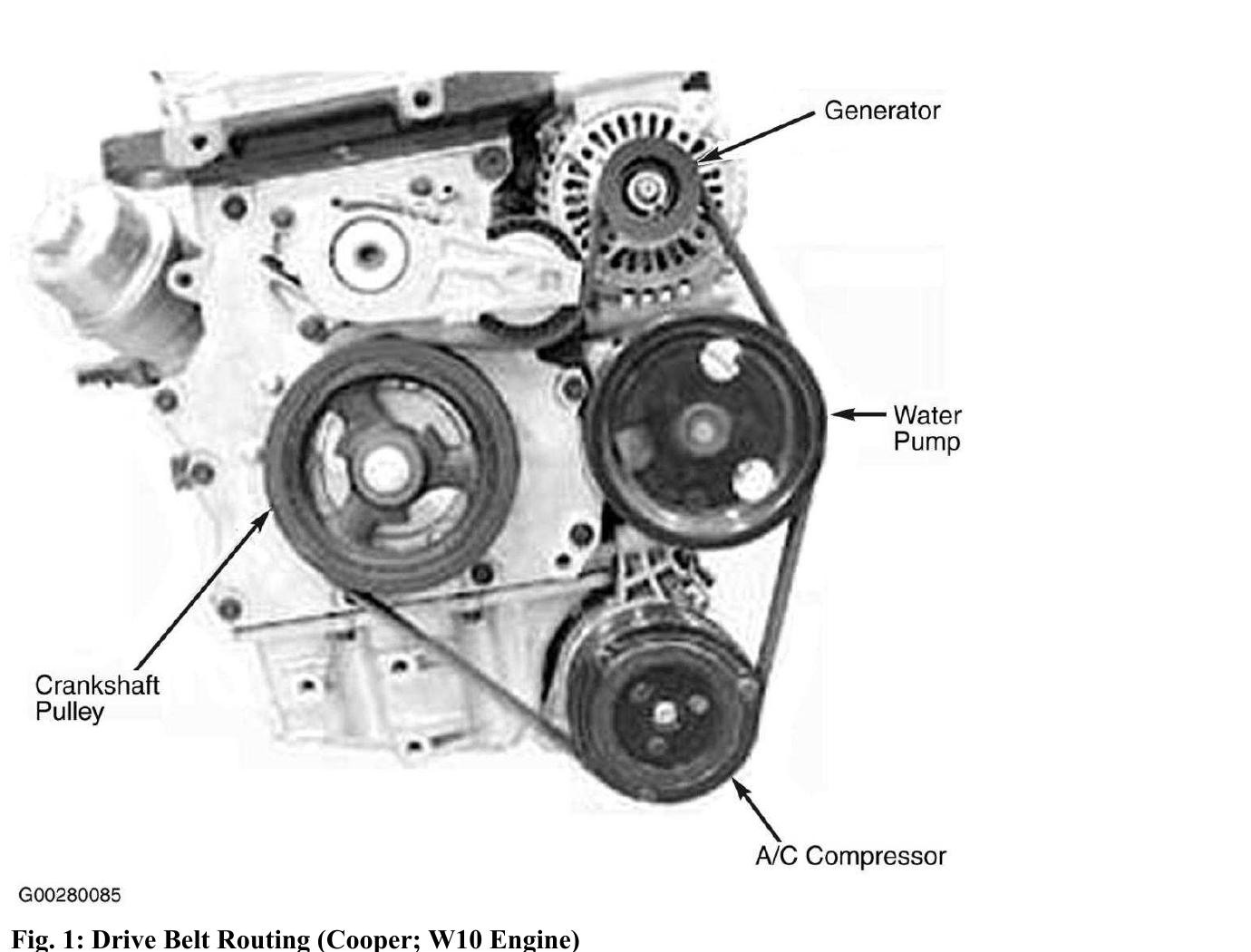

No diagrama do motor W10, a correia percorre os seguintes componentes:
- Gerador;
- Bomba d’água;
- Polia do virabrequim;
- Compressor do ar-condicionado.
Tensionamento usado no Cooper
Segundo o documento, o tensionador do MINI Cooper usa uma mola torcional para aplicar carga à correia e um amortecedor por atrito para reduzir as pulsações do motor.
Limites deste documento
O manual mostra o percurso e descreve o tipo de tensionador, mas não informa código ou comprimento da correia, torque de parafusos, intervalo de troca ou procedimento completo de remoção e instalação. A identificação do motor e da aplicação deve ser confirmada antes do serviço.
Baixe o manual técnico
Visualizar manual em PDF Baixar manual em PDF
Fonte das informações e da ilustração: manual fornecido, “2002–08 Engine Cooling — Specifications & Drive Belt Routing — Cooper (W10) & Cooper S (W11)”, com figura creditada à BMW of North America, Inc.
