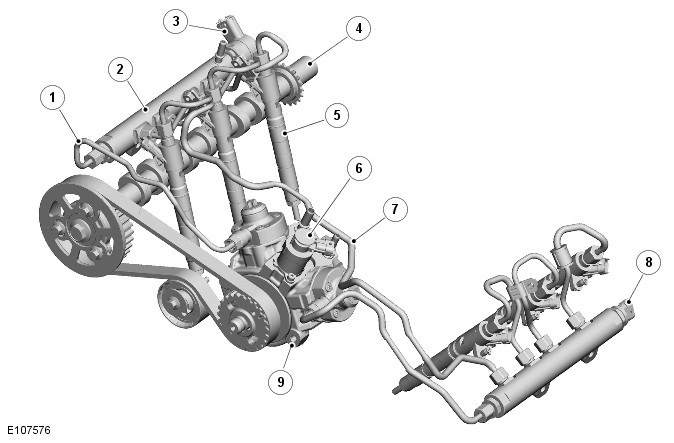

Nos motores 2.7 V6 (276DT) e 3.0 V6 (306DT) turbo diesel da Land Rover e da Jaguar, quem comanda a queima é o sistema common rail: a bomba de alta pressão comprime o diesel, o rail armazena essa pressão e os injetores pulverizam a quantidade exata no instante certo. Pressão de trabalho de cerca de 1650 bar no 2.7 e até 2000 bar no 3.0. Qualquer sensor fora de faixa muda a injeção e o motor avisa: fumaça, falha, perda de força ou partida difícil.
Onde esses motores são aplicados
Land Rover Discovery 3 e 4, Range Rover Sport, Jaguar S-Type, XF e XJ. Antes de qualquer serviço confirme o código do motor, o ano e o tipo de transmissão: componentes, travas e valores mudam entre as variantes.
Como o circuito funciona

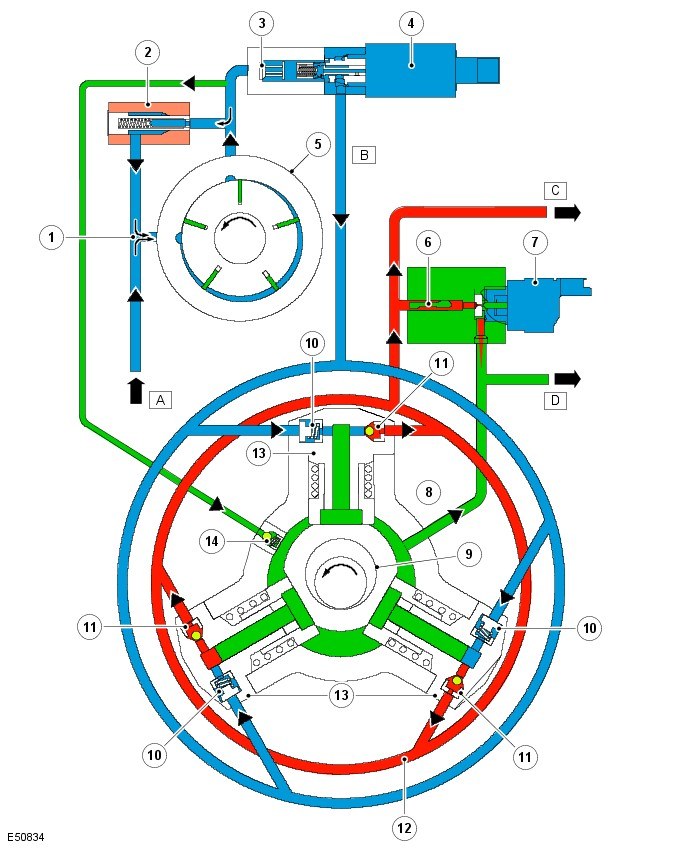

A bomba de alta pressão recebe o diesel da bomba do tanque, já filtrado, e o comprime. A válvula de controle de volume (IMV) dosa quanto combustível entra na câmara de alta, e a válvula reguladora de pressão mantém o valor pedido pelo módulo do motor. O sensor de pressão do rail (FRP) fecha a malha de controle informando a pressão real, enquanto os sensores CKP (rotação) e CMP (fase do comando) definem o ponto exato de injeção.
Sensores e atuadores: falha por falha

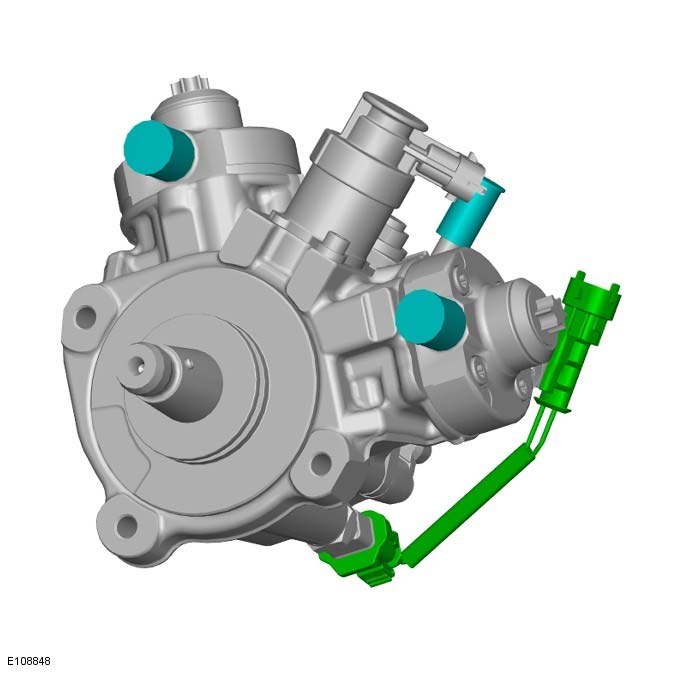

- Bomba de alta pressão — perda de potência, partida difícil, ruído metálico e limalha no filtro. Códigos P0087, P0088 e P0089.
- Válvula de controle de volume (IMV) — motor que não pega, pressão baixa ou instável e corte em carga. Códigos P0001, P0003 e P0004.
- Válvula reguladora de pressão — oscilação de pressão e entrada em modo de emergência. Códigos P0089, P0090 a P0092.
- Sensor de pressão do rail (FRP) — marcha lenta irregular, potência reduzida e partida difícil. Códigos P0191 a P0194.
- Sensor de rotação (CKP) — motor não pega, corte súbito e conta-giros oscilando. Códigos P0335 e P0336.
- Sensor de posição do comando (CMP) — partida longa, falha de fase e falta de força. Códigos P0340 a P0342.
- Sensor de temperatura do combustível — fumaça, consumo alto e resposta irregular. Códigos P0181 a P0184.
- MAF e temperatura de admissão — fumaça preta, perda de potência e EGR fora de faixa. Códigos P0100 a P0104 e P0112 a P0114.
- Velas aquecedoras e módulo — partida difícil a frio, fumaça branca e batida inicial. Códigos P0380, P0383 e P0384.
Injetores: avaliação correta

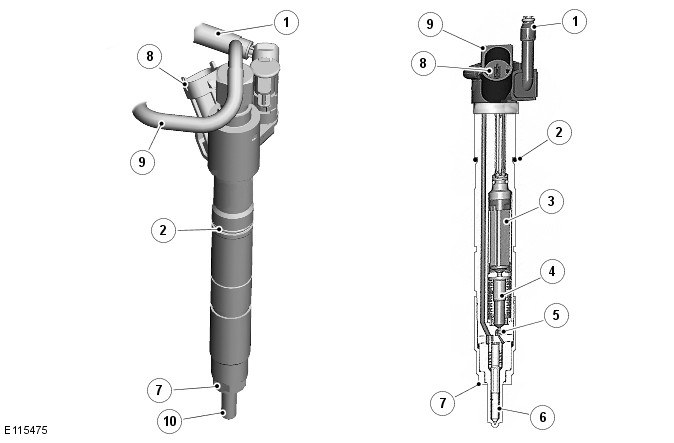

O injetor comanda o volume, o instante e o formato da injeção. A ordem de avaliação é ler primeiro os códigos de circuito (P0201 a P0206) e os de contribuição e balanceamento (P0263 a P0278), depois inspecionar visualmente o injetor e a região ao redor procurando vestígio de vazamento, fuligem no assento e combustível na vela aquecedora.
Vazamento interno de injetor pode se confundir com compressão baixa, fuga pela vela aquecedora ou falha mecânica de válvulas e anéis. Depois de corrigir, apague o código, aqueça o motor acima de 60 °C e reavalie em marcha lenta. Trocar peça por peça usando componente de outro veículo não é aceito pelo fabricante como método de diagnóstico.
Sintomas mais comuns e o que testar
- Gira e não pega — interruptor inercial acionado, combustível contaminado, entrada de ar, bomba do tanque, filtro obstruído, IMV ou reguladora sujas, sensor CKP. Colete cerca de 1 litro de combustível e deixe descansar um minuto: separação indica água.
- Partida difícil — velas aquecedoras no frio, ar no circuito, filtro obstruído, EGR.
- Marcha lenta irregular — falha de admissão, circuito de baixa pressão, filtro, válvulas contaminadas.
- Falta de potência — admissão ou escape restritos, pressão de combustível baixa, EGR, atuador do turbocompressor.
- Motor morre ou trepida — vazamento de alta pressão, ar no circuito, válvula dosadora contaminada.
- Consumo excessivo — vazamentos, injetores com retorno alto, sensor de temperatura do combustível.
Limalha metálica: alerta máximo
Ao encontrar partículas metálicas no filtro ou nas linhas, trocar só a bomba não resolve. A limalha migra para o rail e para os injetores e a falha reincide em poucos quilômetros: o circuito precisa ser substituído e limpo em conjunto, conforme o grau de contaminação.
Sequência obrigatória de diagnóstico
- Confirmar a reclamação do cliente.
- Inspeção visual mecânica e elétrica: nível e contaminação do combustível, linhas, uniões, filtro e sensor de água, rail, tubos de alta, EGR, correias, fusíveis, relés, interruptor inercial, conectores dos sensores CKP, CMP, FRP e de temperatura.
- Corrigir a causa evidente antes de seguir.
- Sem causa visível, usar o quadro de sintomas e ler os códigos. Nunca rode o motor mais de 2 a 3 minutos sem as correias de acessórios acopladas.
Segurança
Nunca afrouxe tubos com o motor em funcionamento ou pressurizado; tampe toda conexão aberta; substitua tubos de alta pressão reaproveitados; respeite os torques de fábrica com torquímetro aferido.
Precisa de diagnóstico?
Na Agilizando SS fazemos leitura de códigos, teste de circuito, avaliação de injetores e o sincronismo completo com travas específicas. Fale com a gente pelo telefone (11) 97788-7869 ou pela página de contato.
Manual técnico completo
Este conteúdo foi produzido a partir do manual técnico de manutenção e sincronismo dos motores 2.7 e 3.0 V6 turbo diesel, com esquemas, torques e tabelas de códigos.
Visualizar manual em PDF Baixar manual em PDF
Conteúdo informativo. Fonte técnica: Manual de Oficina Land Rover Discovery 4 (2009-2012), motores TDV6 2.7 L e 3.0 L Diesel. Consulte sempre o manual da variante e do ano do veículo.
