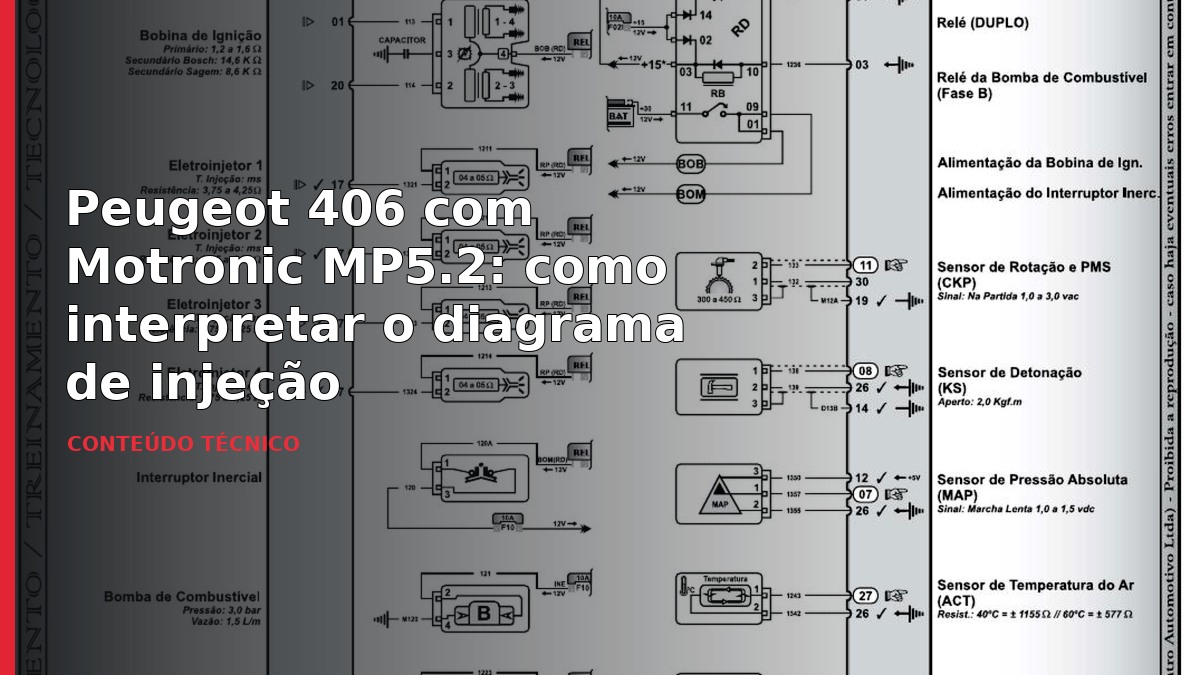

O diagrama técnico Dicatec reúne em duas páginas o circuito do sistema Bosch Motronic MP5.2 aplicado ao Peugeot 406 1.8 e 2.0 16V dos anos indicados no documento. Ele deve ser lido como mapa elétrico: módulo, alimentação, aterramentos, sensores e atuadores precisam ser acompanhados pelo número do terminal e pela legenda.
Referências presentes no diagrama
- Sensor de rotação com referência de 800 a 450 Ω.
- Pressão da bomba de combustível indicada em 3,0 bar, com vazão de 1,5 L/min.
- Injetores com resistência de 3,75 a 4,25 Ω.
- Sensor de temperatura do ar: aproximadamente 1.155 Ω a 40 °C e 577 Ω a 60 °C.
- Sensor de temperatura do líquido: aproximadamente 577 Ω a 60 °C e 177 Ω a 100 °C.
Como usar sem trocar peças por tentativa
Antes de condenar um componente, confirme alimentação, aterramento, continuidade do chicote e condições do conector. Uma medição fora da faixa pode ser causada pelo sensor, mas também por resistência no circuito ou referência incorreta de aplicação.
Limites do material
O arquivo é um diagrama independente, não um manual completo de reparo. Confirme motor, ano e variante antes de aplicar qualquer valor; o documento não substitui o procedimento de fábrica.
Manuais técnicos usados
Consulte os documentos de origem desta matéria:
- Diagrama Peugeot 406 — Bosch Motronic MP5.2: visualizar PDF · baixar PDF
Conteúdo técnico informativo, elaborado a partir dos documentos disponibilizados. Confirme sempre ano, motorização, versão e procedimento aplicável ao veículo antes do serviço.
